저압설비에 대한 안전점검 기록양식은 총 2개(별지1, 2호)이며,
지킴E에서는 등록된 설비 종류, 용량, 점검주기 등에 맞춰 점검기록 페이지가 자동으로 생성됩니다
•
월차 점검: 별지 1호 양식
•
반기, 연차점검: 별지 1호 양식 + 별지 2호 양식
각 점검기록 방법은 아래에서 안내합니다.

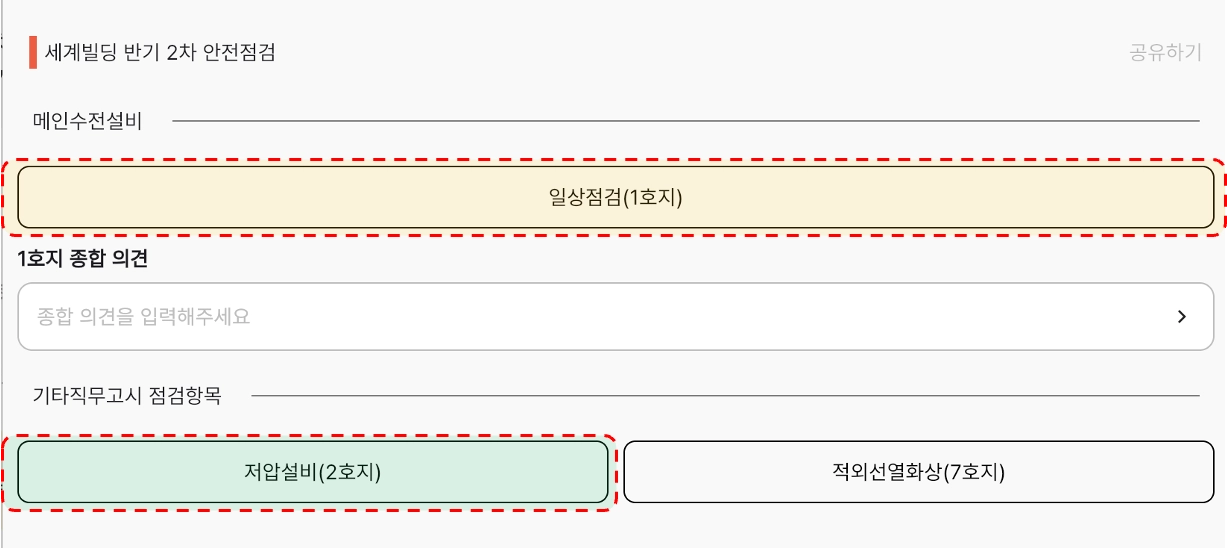

1. 양식 별 점검기록 페이지
지킴E는 저압설비 점검기록 양식에 대해 아래와 같이 구분하여 표출됩니다.
•
월차 일상점검 전용 기록페이지
•
반기, 분기 전용(누설전류, 절연저항, 접지저항) 기록 페이지

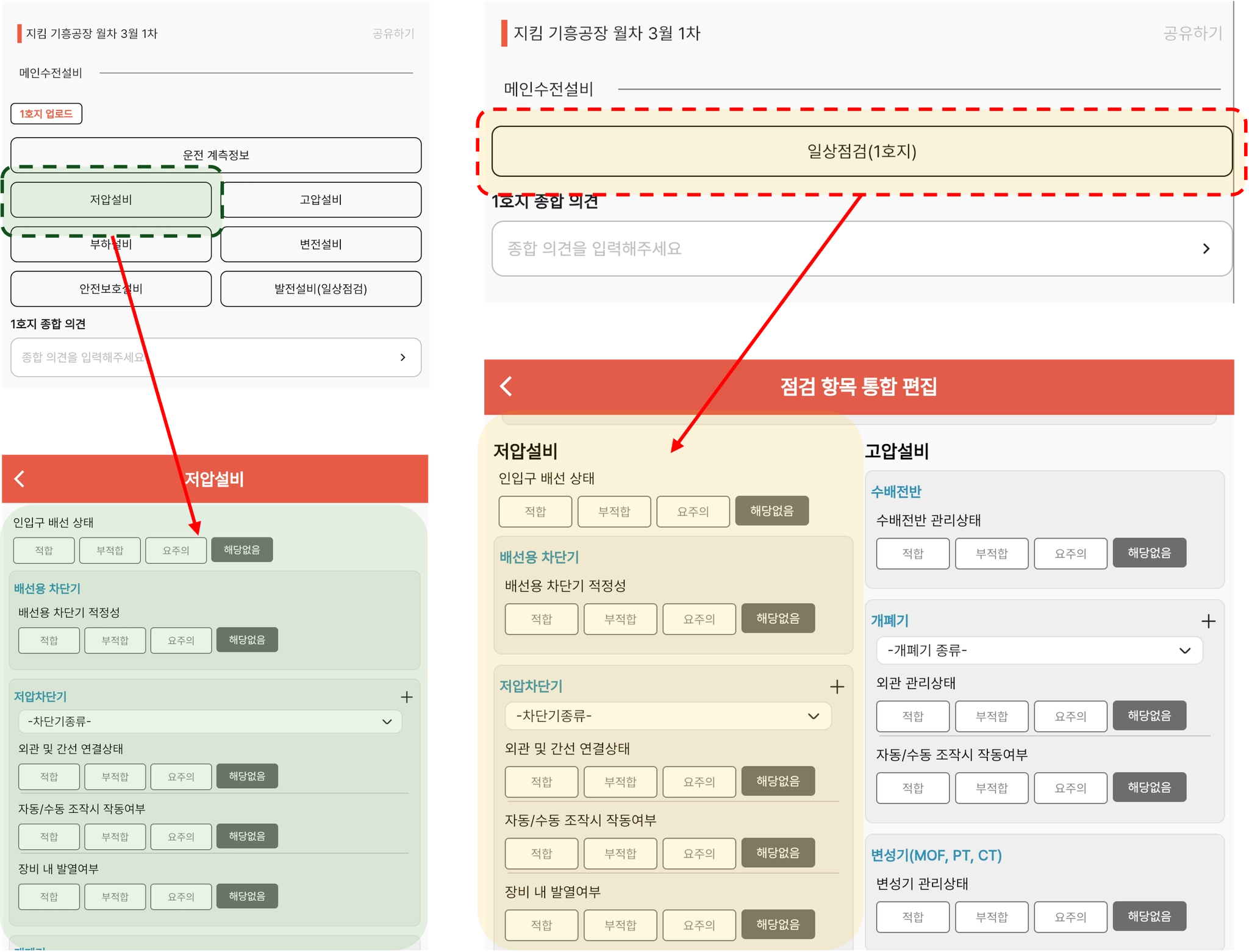

(예시: 태블릿 모드 화면
2. 월차 : (별지 1호 양식)
1) 점검기록 방법 안내
육안 점검 위주의 일상점검지(별지 1호) 작성은 메인수전 설비 점검양식안에 포함되어 아래와 같이 진행 합니다.
업무 프로세스
1.
점검설비 목록 확인 및 선택
2.
판정하기: 각 (설비 별) 점검항목에 점검 결과를 입력
•
적합 판정: 「적합」 버튼 클릭
•
부적합 판정:
「부적합」, 「요주의」 클릭
> 부적합 사유 입력 필드 확장생성
> 사유 , 조치사항, 이미지 첨부 순으로 입력(필수 아님)
3.
점검항목 추가: (필요시)해당 점검항목 우측 「+」 (항목추가) 버튼 클릭
•
점검 중 동일한 점검항목에 대해 복수의 판정이 필요한 경우 활용
•
추가한 개수에 따라 결함 수에 자동 반영 됨
2) 화면 모드 안내
Phone 모드 화면
1.
점검 가능한 설비 목록이 설비별로 분산되어 버튼식으로 노출
2.
Phone 화면 크기에 최적화 된 1열 형태의 점검기록 양식이 제공됩니다.

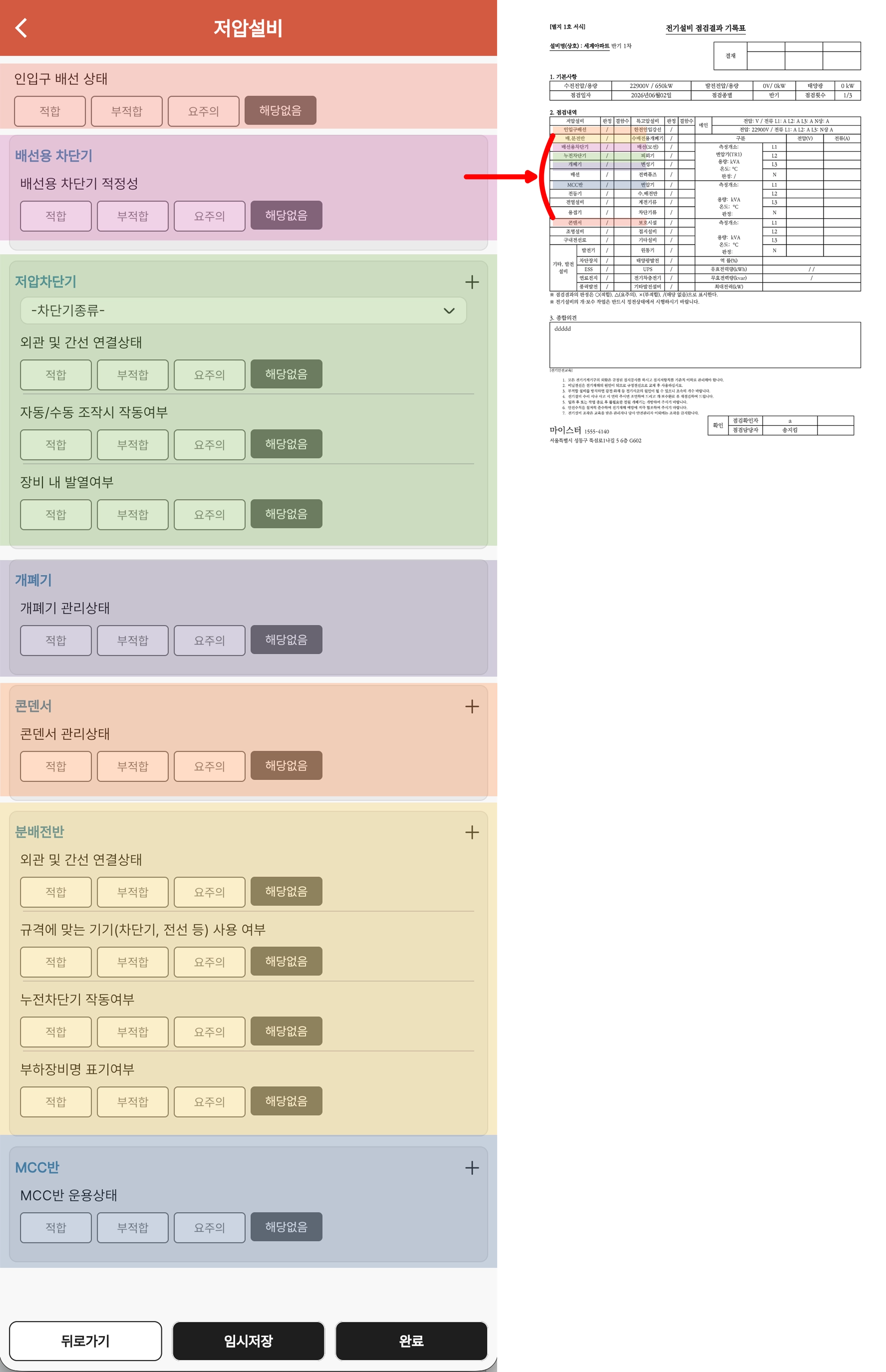

태블릿 모드 화면
1.
1호 양식지 점검 기록이 가능한 모든 설비를 한번에 작성할 수 있도록 1페이지에 노출
2.
태블릿 화면 크기에 최적화 된 2열 형태의 점검기록 양식이 제공되며, 저압설비는 좌측에 배치 됩니다.
3. 반기, 연차 (별지 2호 양식)
저압설비 2호지는 반기점검 및 연차점검 시 사용하는 저압설비 전용 측정 양식으로,
아래의 측정 결과를 기록할 수 있습니다.
•
절연저항
•
누설전류
•
접지저항
1) 점검기록 방법 안내

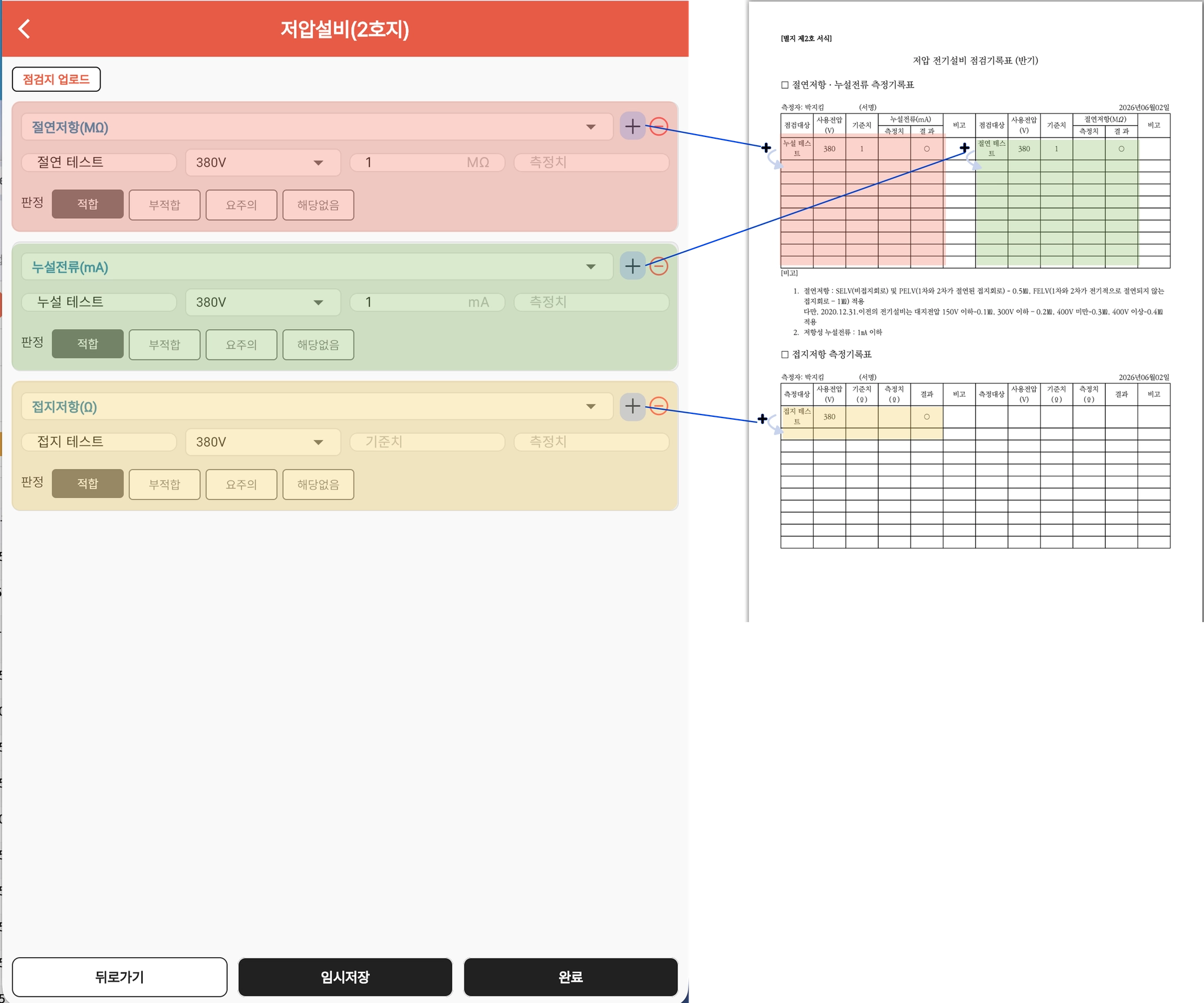

(예시: 태블릿 모드 화면)
업무 프로세스
1.
점검항목 선택: 절연저항 / 누설전류 / 접지저항 중 택1
2.
측정 항목 자동 반영: 측정단위, 사용전압, 기준치 등
항목 | 절연저항 | 누설전류 | 접지저항 |
측정단위 | MΩ | mA | Ω |
기준치 | 1 (기본값)/ 직접입력 | 직접입력 | |
사용전압 | 380(기본값) / 220 / 440 / 직접입력 | ||
3.
측정항목 추가: 우측 [+] 버튼을 눌러 항목을 추가할 수 있습니다.
4.

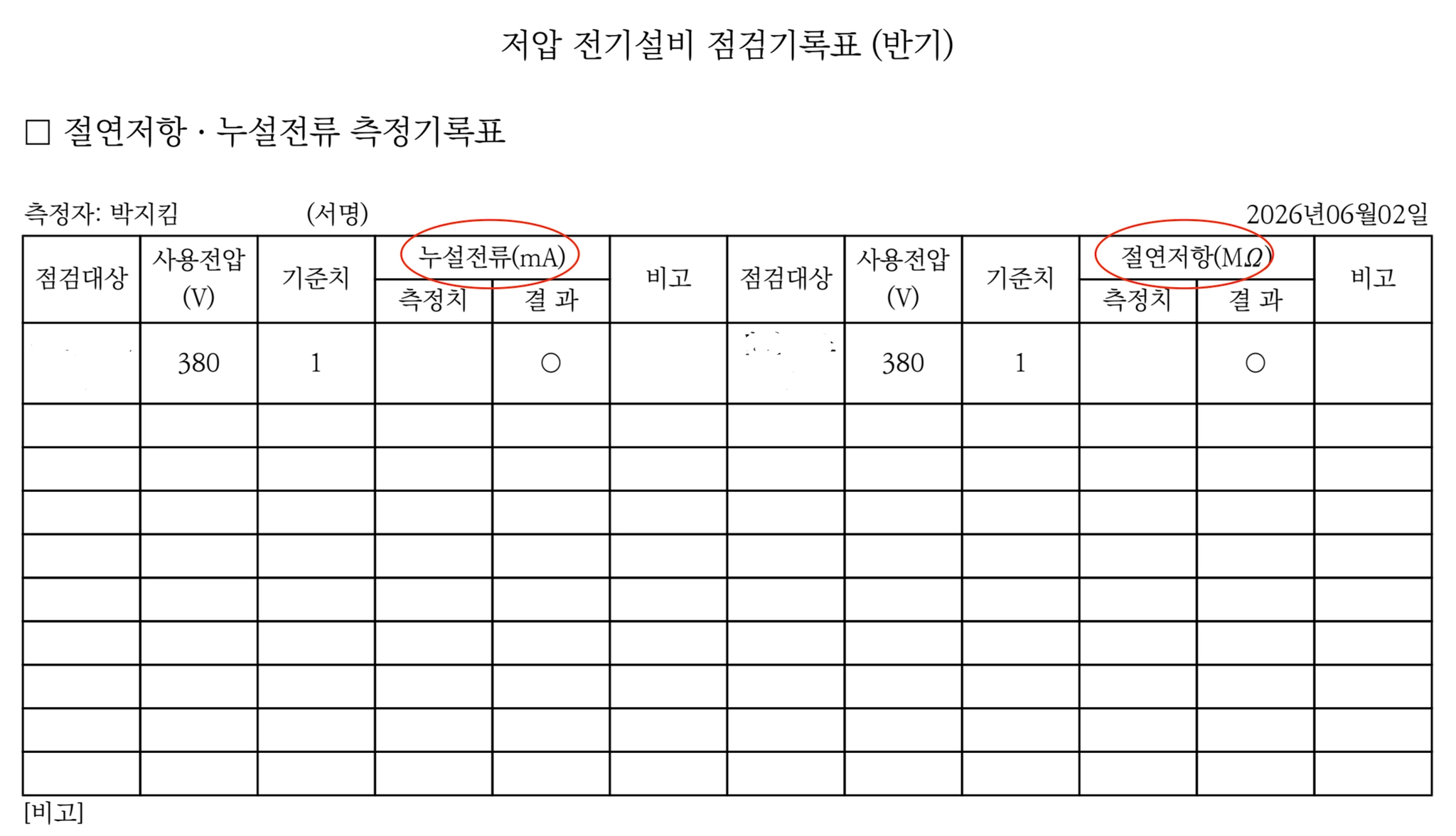

보고서 출력 형태
절연저항과 누설전류는 보고서 상단 측정결과표에 자동 반영되어 입력된 측정항목 구성에 따라 출력 형태가 자동 변경됩니다.
•
절연저항 or 누설전류 한가지로 통일 하여 측정한 경우.(양쪽 모두 동일)
누설전류만 측정한 경우
좌측 | 우측 |
누설전류 | 누설전류 |
절연저항만 측정한 경우
좌측 | 우측 |
절연저항 | 절연 저항 |
•
누설전류 & 절연저항 혼합 측정한 경우.
좌측 | 우측 |
누설전류 | 절연저항 |

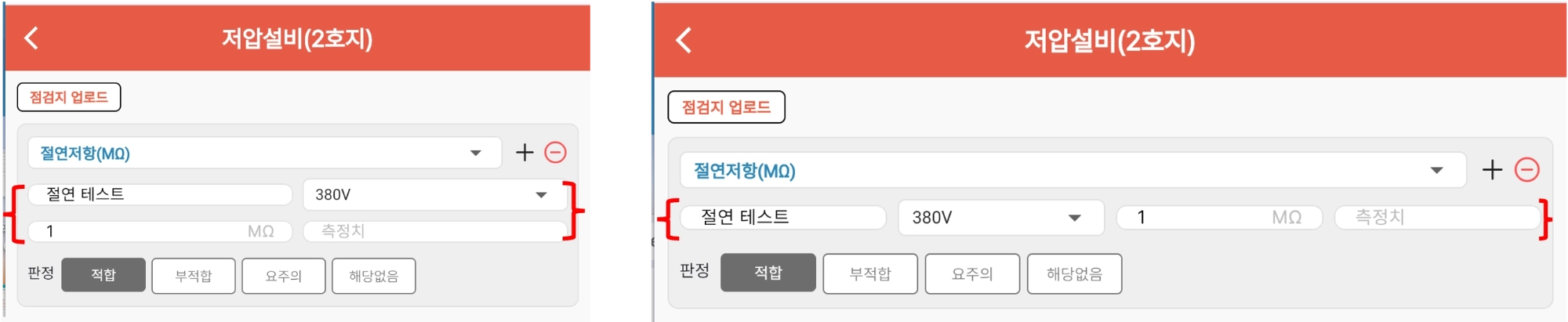

2) 화면 모드 안내
Phone 모드 화면: 휴대폰에서는 입력 편의성을 위해 2행 구조로 표시됩니다.
예시] 점검대상명 | 사용전압
기준치 | 측정치
태블릿 모드 화면: 태블릿 최적화 사용 시 입력항목이 1행 구조로 표시됩니다.
예시] 점검대상명 | 사용전압 | 기준치 | 측정치
•
한 화면에 더 많은 정보 표시
•
반복 입력 작업 편의성 향상
•
반기·연차 점검에 최적화
